A3. 下のボタンより閲覧・印刷する事が可能です。

20・25m/m用製品仕様図

32・40m/m用製品仕様図

50m/m用製品仕様図

スケルトン用製品仕様図

A4. 個人様用には配布しておりませんが、下ボタンより閲覧・印刷することが可能です。

​​コーヨー砂取器パンフレット（表）

コーヨー砂取器パンフレット（裏）

A5. 機能・構造としては同等です。
従来品が重く、パイプへの負荷が心配との声を頂き、樹脂製にすることで軽量化を行った製品がスケルトン砂取器となります。取り付けも楽でパイプへの負荷も少ないです。従来品の鋳物製と同様に、こちらの製品も多くの注文を頂いております。上記パンフレットを参考にして頂ければと思います。

A6. 申し訳ございませんが、現在弊社メーカー直では商品の販売を行っておりません。お近くの代理店様、ポンプメーカー様へお問い合わせ頂けたらと思います。本体については一部ホームセンターやインターネットショッピングでも販売されております。個人で取り付けをされる場合は安全に十分注意して頂き自己責任での対応をお願いします。

部品売りお問い合わせ先（【楽天市場】コーヨー通販サイト）

A7. 製品出荷時には気密性の検査を全数行っておりますが、取付時や掃除の際のトラブルで気密性が低くなってしまう可能性があります。空気が入ってしまう場合は一度下記の内容をご確認ください。

①パッキンと透明板の位置が逆になっていないか？

　→「掃除方法」で順番をご確認ください。 掃除方法

②フランジに割れが発生していないか？

　→ 施工時にフランジが割れてしまう可能性がありますので施工業者様に相談してください。

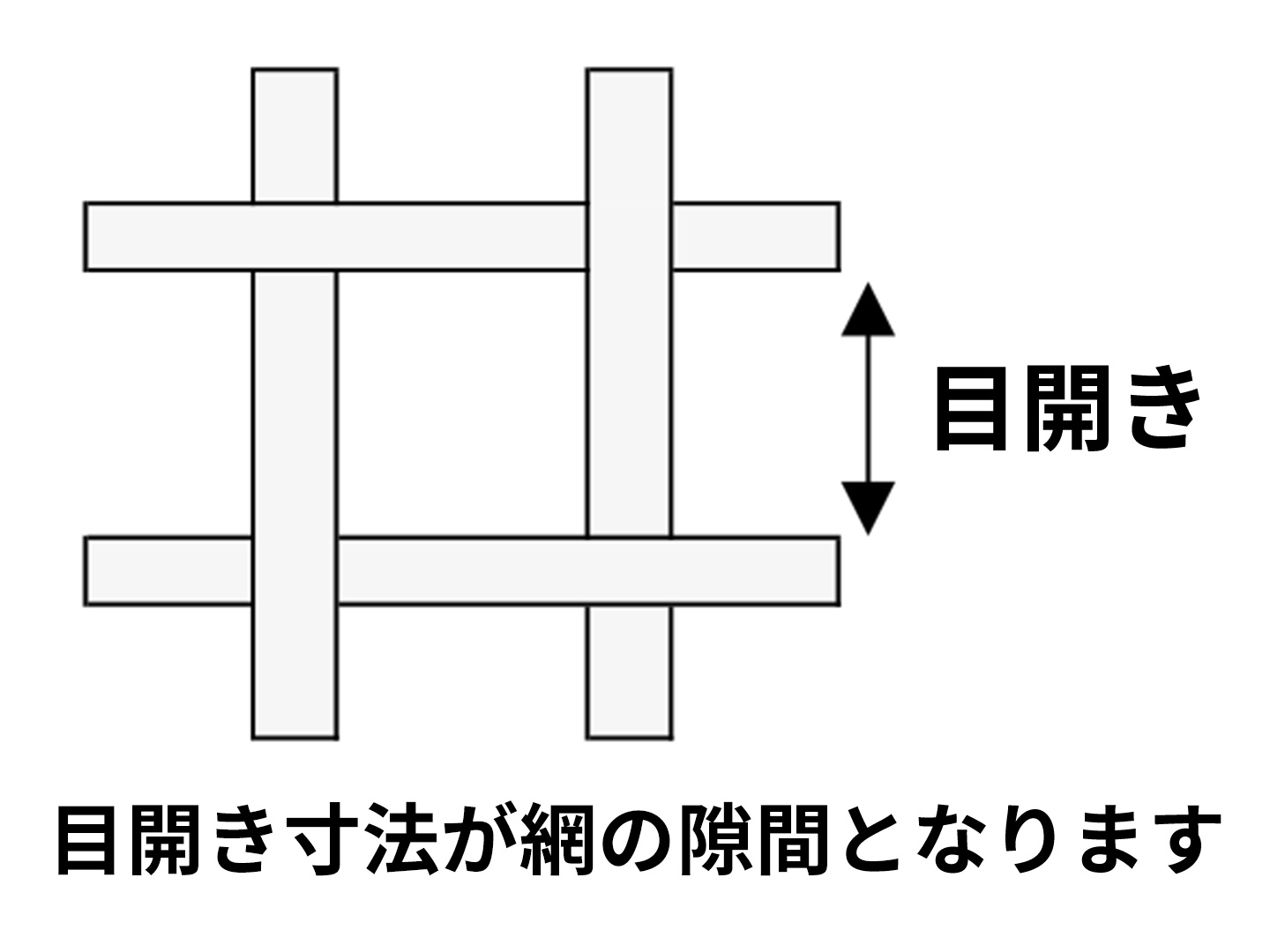

A8. 除去できる砂の大きさはストレーナーの網のメッシュで決まります。標準の60メッシュで0.28mmの網目の大きさとなりますので、それより大きい砂、異物の流出を防ぐことができます。

メッシュを細かくすることで、小さい砂、異物を止めることが出来ますが、目詰まりの頻度が高くなる可能性がありますのでメンテナンスの回数を増やして様子を見て頂く必要があります。​

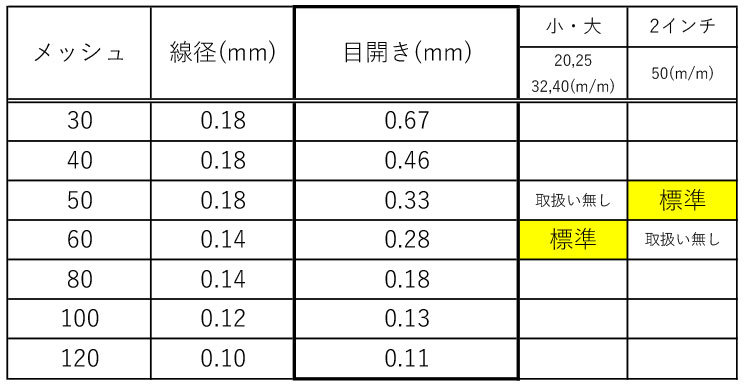

メッシュの隙間の寸法は以下の通りです。

メッシュ一覧表

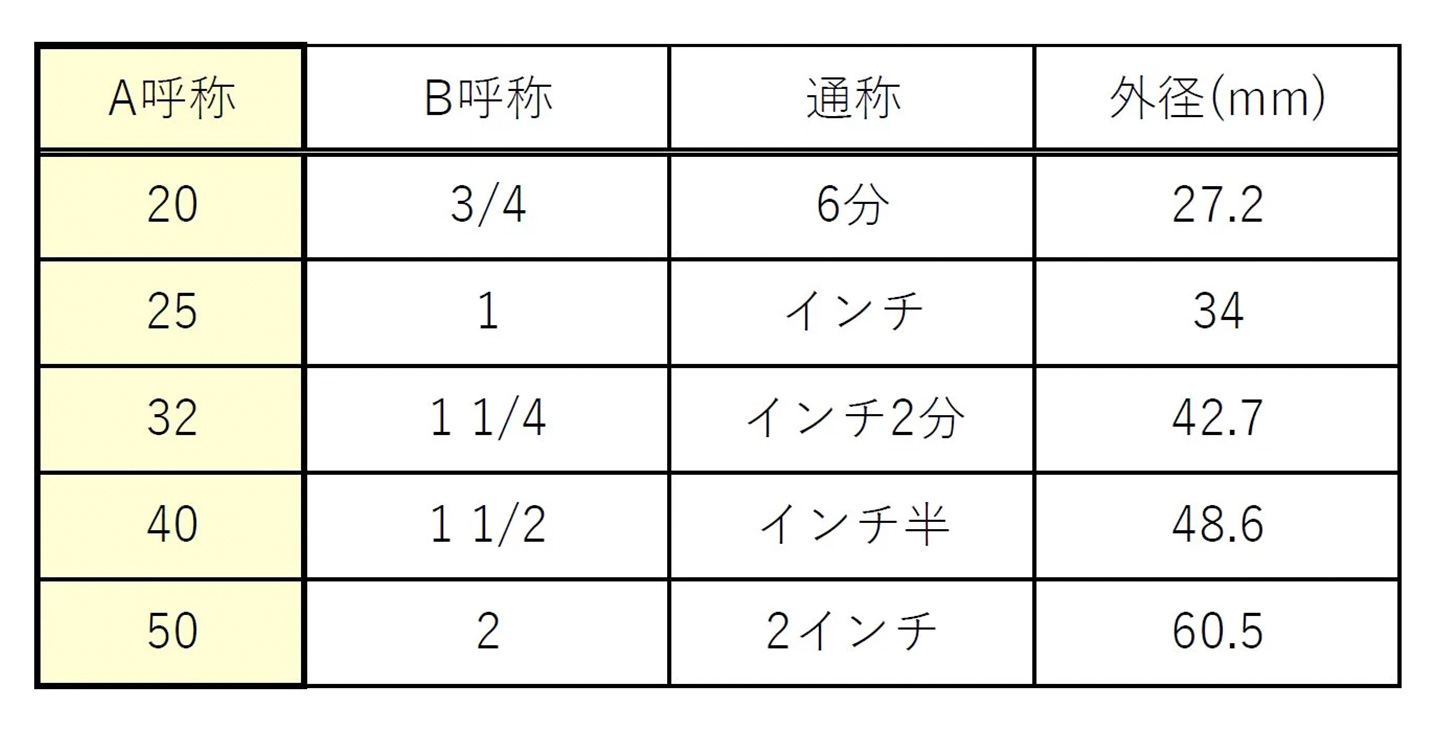

A9. 砂取器はポンプに取り付けるものではなく、その途中の配管に取り付けるものとなります。取り付け可能な配管サイズは20A～50Aとなります。以下の配管表を参考に配管に合わせて選定して下さい。

A10. 手入れ時使用工具一覧表を参考に、作業しやすい工具をお使い下さい。

使用工具一覧表

A11. 部品のみの製品仕様図はございません。部品の形を確認されたい場合は下記の資料でご確認下さい。

A12. YouTubeにて設置例をご紹介しておりますので、参考にして頂ければと思います。

　 砂取器設置～配管負荷軽減対策例～ - YouTube

A13. 大変申し訳ありませんが、凍結防止専用のカバーの販売はございません。
YouTubeにて対策例をご紹介しておりますので、参考にして頂ければと思います。

　 コーヨー砂取器～20・25m/m用～凍結防止対策例のご紹介 - YouTube

A14. 大変申し訳ありませんが、ホームセンターでの販売はございません。
下記のサイトからご購入頂きますようお願い申し上げます。
お手元にフタパッキンが届くまでの応急処置として、簡易型フタパッキンの作成方法をYouTubeにてご紹介しておりますので、参考にして頂ければと思います。

部品売りお問い合わせ先（【楽天市場】コーヨー通販サイト）

●フタパッキン応急対応(20,25用）
　 (3) 【緊急】コーヨー砂取器のフタパッキン応急処置対応～20・25m/m用～ - YouTube
●フタパッキン応急対応(32,40,50用）
　 (3) 【緊急】コーヨー砂取器ゴムパッキン応急処置～32・40・50m/m用編～ - YouTube

【簡易型フタパッキン図面ダウンロードはこちら】

※印刷後、縮尺があっているかどうかものさしで測定確認を行ってから作業を行ってください。

A15. 下のボタンより閲覧・印刷する事が可能です。

コーヨー砂取器説明書PDF

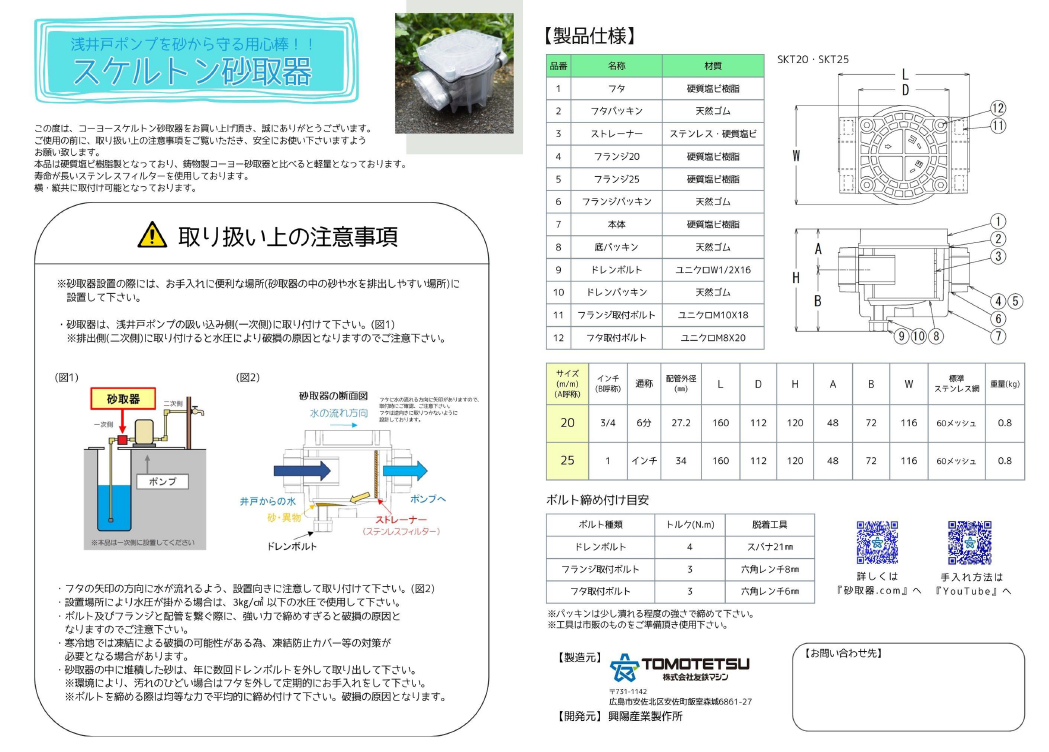

スケルトン砂取器説明書PDF
